工程制图实验室设备

DB-R01 工程制图实验室设备



工程制图实验室设备

工程制图实验室设备

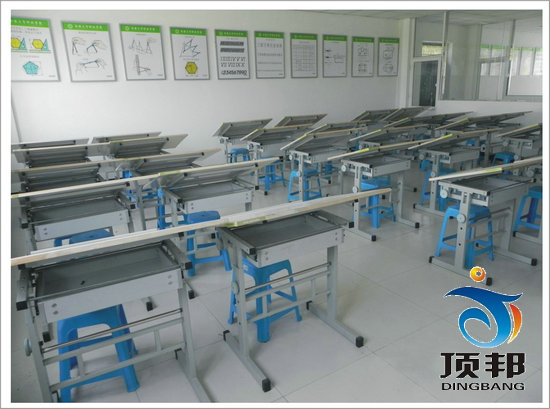

工程制图实验室


一、概述

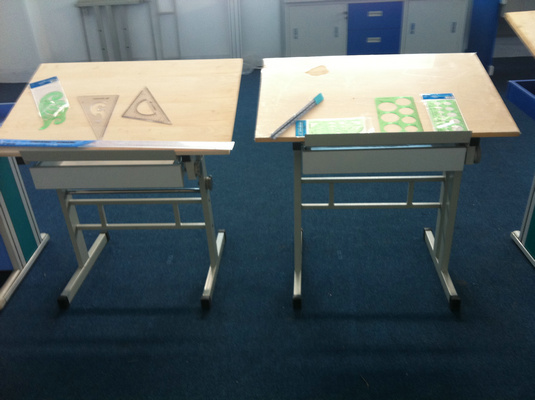

多功能实用绘图桌升降绘图桌支架采用钢架结构,桌面板采用东北优质加厚椴木材料的1号绘图板,并可调节倾角0°-85°,桌面下部有储物隔板,可以放置书包、文具和图纸等物品,牢固耐用,适用于机械制图绘图和绘画专业,在院校内实用和经济的一款多功能和升降绘图绘画桌,有较强的多种行业和课程的兼容性和普及性。

二、主要特点

1)此款绘图桌是国内最新型的产品,和国内任何一款绘图桌的区别在于,采用单边双支撑结构,大大增强桌子的稳定性和牢固性。

2)工业桌面采用新型手轮旋钮进行无级调节倾角,倾角范围0°-85°,同时具有锁定装置,确保倾斜角度不滑动。

3)桌面高度采用符合人体工学原理的适宜高度:780mm,脚柱采用50x25x700方钢,着地横管采用50X30X530mm方钢,图板架框由20x20mm方钢焊接。

4)调节扇形采用2.5mm铁片冲压成形,脚套PVC材料,抽屉采用刨花板热压防火板,加三级导轨。

三、详细参数

1)台面调角幅度:0°-85°

2)桌面规格(长x宽):900x600mm

3)整体规格:宽650x深520x高780mm

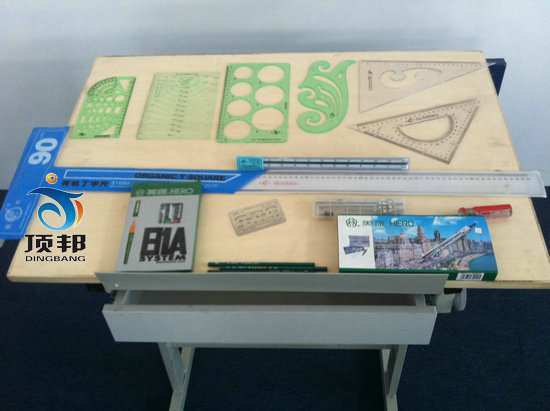

教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器(12件)
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图(16张)
8、 活动转椅
9、 机械制图模型(38件)
10、 25cm曲线板
11、 30cm多用斜边三角板
12、 美工刀
13、 三棱比例尺
14、 多功能模板
15、 大圆弧
16、 不锈钢多用擦图片
17、 画圆模板
18、 绘图铅笔(5支)
19、 81A绘图笔


学生桌配备仪器和工具
1、 60cm丁字尺
2、 60×45cm二号绘图板
3、 精密绘图仪器(5件)
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔(5支)
13、 81A绘图笔
