化工原理实验装置

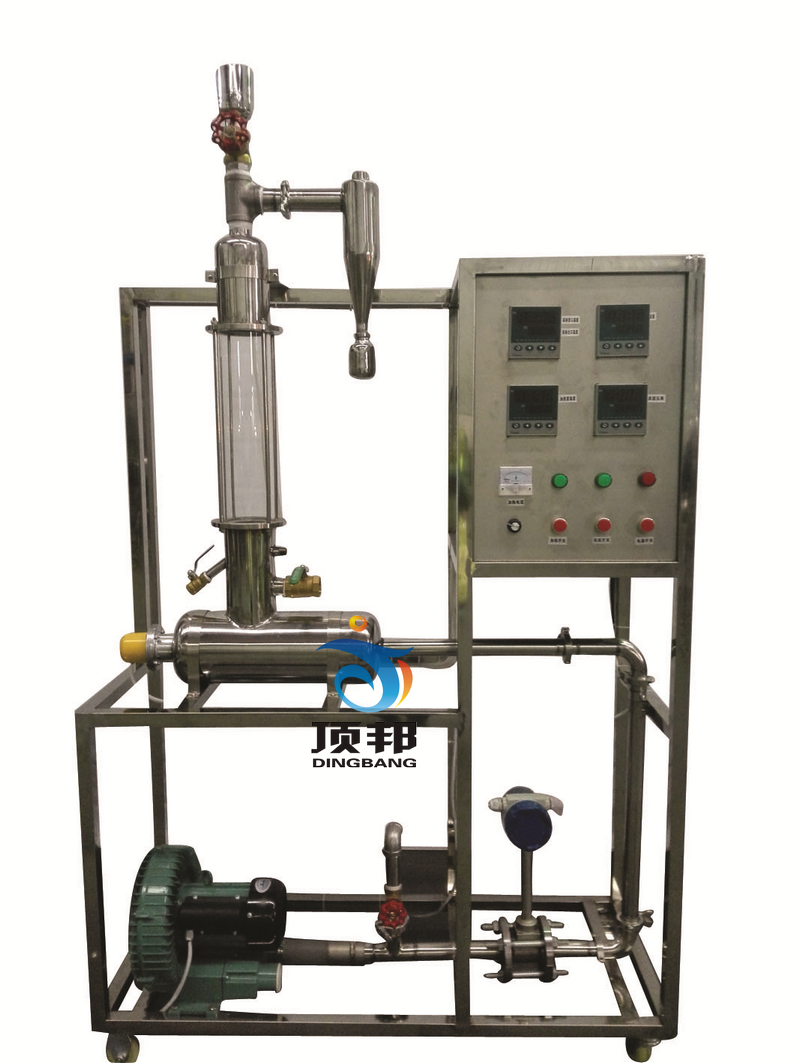

DB-GZ/LHC 流化床干燥实验装置

流化床干燥实验装置





技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
3、装置布局合理,干燥箱、管道采用不锈钢制作,干燥室入口装有气流均布板。
4、用床层压差来指示湿物料的失水量,避免了在干燥过程中需不断取样分析所带来的麻烦。
5、干燥塔为不锈钢和优质耐高温玻璃装配合成,可直接观察实验现象,空气的流量由调节阀和旁路放空阀联合调节。
6、固体物料采用间歇操作方式,由干燥器顶部加入,试验完毕在流化状态下由下部卸料口流出。
7、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解流化床干燥装置的结构、流程及操作方法。
2、学习测定物料在恒定干燥条件下干燥特性的实验方法,研究干燥条件对干燥过程特性的影响。
3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。
设计参数 操作压力:常压操作、操作温度:50~80℃。
空气流量: 0~70m3/h。
湿物料量:500~1000g。
公用设施 电:电压AC220V,功率3.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机,经加热器加热进入流化干燥器(自带气源)。
实验物料:绿豆(或耐水硅胶)、水、空气。
主要设备 玻璃流化床干燥器:Φ110×400mm,进口处设有气体均布器。
加热器:304不锈钢材质,加热功率3.0KW,空气预热器。
风机:低噪漩涡气泵,功率:750W,流量:0-90 m3/h 。
孔板流量计,孔板喉径:Φ25mm,压差传感器0~10Kpa。
干燥器床层压降由U形压差计测取。
宇电AI702M温度数字巡检仪。
宇电AI501压差数字显示仪。
宇电AI518数显温度控制仪(带手动功能)。
Pt100铂电阻温度传感器3支,分辨率0.1℃。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1300×500 ×2000mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
干燥风量 孔板流量计 数字压差仪表 手动阀控
干燥器压降 U型管压差计 U型管压差计
干球温度 Pt100铂电阻 数字温度仪表
湿球温度 Pt100铂电阻 数字温度仪表
加热室温度 Pt100铂电阻 温度控制显示仪 固态调压模块



DB-GZ/LHC/II  数字型流化床干燥实验装置



技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现一个现代化实验室的概念。
2、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
3、装置布局合理,干燥箱、管道采用不锈钢制作,干燥室入口装有气流均布板。
4、用床层压差来指示湿物料的失水量,避免了在干燥过程中需不断取样分析所带来的麻烦。
5、干燥塔为不锈钢和优质耐高温玻璃装配合成,可直接观察实验现象,空气的流量由调节阀和旁路放空阀联合调节。
6、固体物料采用间歇操作方式,由干燥器顶部加入,试验毕在流化状态下由下部卸料口流出。
7、装置设计可360度观察,实现全方位教学与实验。
8、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、了解流化床干燥装置的结构、流程及操作方法。
2、学习测定物料在恒定干燥条件下干燥特性的实验方法,研究干燥条件对干燥过程特性的影响。
3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。
设计参数 操作压力:常压操作、操作温度:50~80℃。
空气流量: 0~70 m3/h。
湿物料量:500~1000g。
公用设施 电:电压AC220V,功率3.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机,经加热器加热进入流化干燥器(自带气源)。
实验物料:绿豆(或耐水硅胶)、水、空气。
主要设备 玻璃流化床干燥器:Φ110×400mm,进口处有气体均布器。
加热器:304不锈钢材质,加热功率3.0KW,空气预热器。
风机:低噪漩涡气泵,功率:750W,流量:0-90 m3/h 。
风量重量:DN32涡街流量传感器,测量范围0-150m3/h,精度0.5级。
干燥器床层压降由2KPa风压传感器测取。
温度模块:分辨率0.1℃,精度0.5级,功能:温度信号采集换算。
宇电AI702M(带485接口)温度数字巡检仪。
宇电AI501(带485接口)压差数字显示仪。
宇电AI518(带485接口)数显温度控制仪(带手动功能)。
Pt100铂电阻温度传感器3支,分辨率0.1℃ 。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1200×500 ×2000mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
干燥风量 涡街流量计 数字显示仪表,精度:0.5%FS 手动阀控
干燥器压降 风压传感器 数字显示仪表,精度:0.5%FS
干球温度 Pt100铂电阻 数字显示仪表,精度:0.5%FS
湿球温度 Pt100铂电阻 数字显示仪表,精度:0.5%FS
加热室温度 Pt100铂电阻 温度控制仪,精度:0.5%FS 固态调压模块
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压降等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
