DB-CQ/SB 振动筛板萃取实验装置

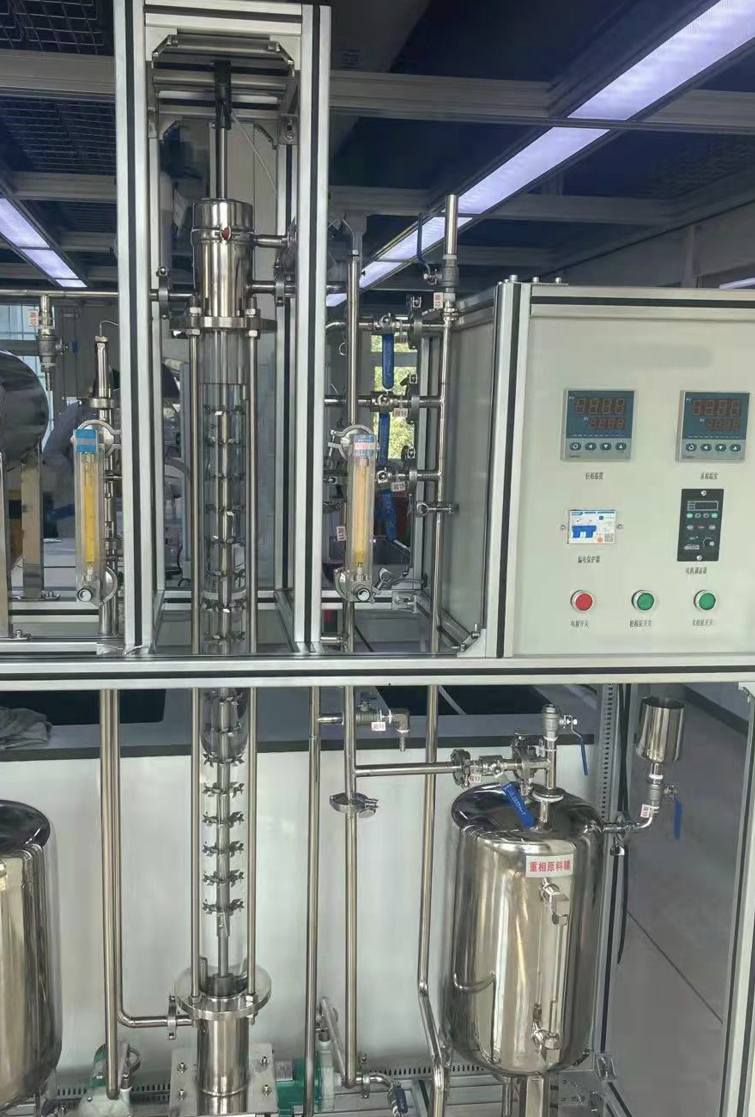

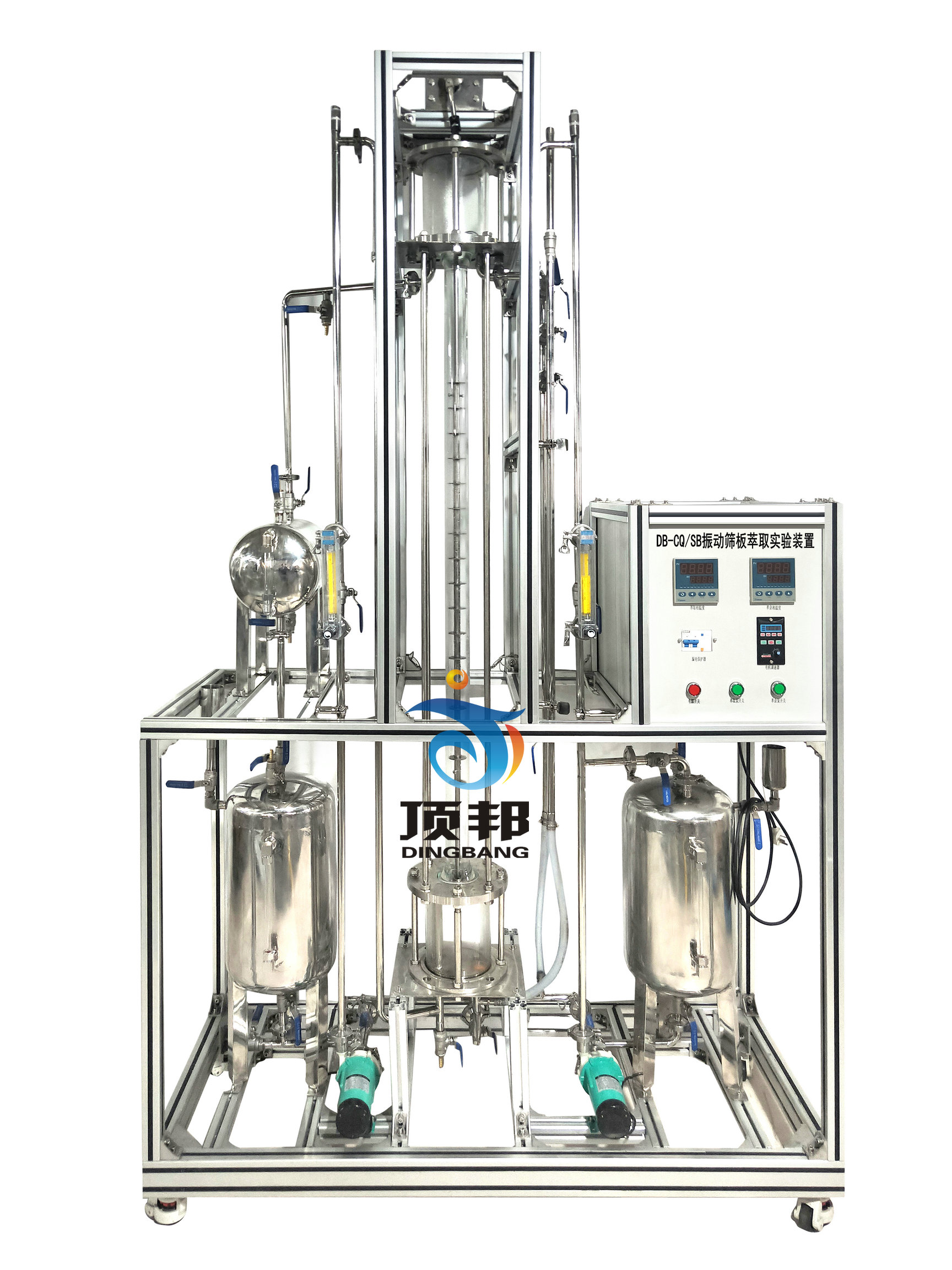

振动筛板萃取实验装置

技术指标 说 明
装置特点 1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。
7、能在线监测实验原始数据,并可显示数据曲线。配真彩色TFT触摸屏带RS485接口,数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行杜绝安全事故。
装置功能 1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。
4、全触摸集成化控制,高稳定数据传输,硬件加密。
设计参数 常温、常压操作。
萃取塔转动频率:20—250r/min。
传质单元数 NOE:0.4—3.0。
传质单元高度HOE:0.3—2.0m。
体积总传质系数,KYea:2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量:1.6~16L/h。
煤油流量:1.6~16L/h。
公用设施 水:装置自带304不锈钢水箱,连接自来水接入。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水—煤油—苯甲酸。
外配设备、药品:煤油—苯甲酸、Na(OH)2标准液、化学分析仪。
主要设备 1、萃取塔全为玻璃制作。直径为φ45mm高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程。
2、定位器:倒U状 ,直径φ10mm,304不锈钢材质。
3、可调速电机:电压AC220V,功率60W,电机的振动转速由调速器由变频器调节。
4、流量计:金属远传转子流量计,流量范围1.6~16 L/h,4-20mA远传输出,流量检测机构。数量2支。
5、测转速传感器:霍尔开关。
6、原料槽:容积20L,304卫生级不锈钢。
7、萃取相罐:容积20L,304卫生级不锈钢。
8、萃余相槽:容积20L,304卫生级不锈钢。
9、Pt100热电阻温度计 :0—100℃。
10、MP型磁力驱动泵(两台):功率30W,扬程8m。
11、电器:接触器、开关、漏电保护空气开关。
12、304不锈钢管路、管件及阀门。
13、中央处理器:执行速度 0.64μs,内存容量 16K;内建RS485通讯模式;功能:温度、压力等模拟量信号采集换算;
14、模拟模块:高达 16 位分辨率,总和精度±0.5%;
15、温度模块:分辨率 0.1℃,精度 0.5%;功能:温度信号采集换算;
16、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制;
17、额定电压:380V,总功率:15kW;
18、外形尺寸:1500×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
19、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
测控组成 变量 检测机构 显示机构 执行机构
振动频率 霍尔开关 触摸屏 变频器
温度 Pt100铂电阻 触摸屏
水流量 金属转子流量计 触摸屏 手动阀门
油流量 金属转子流量计 触摸屏 手动阀门




友情提示:
1、货品验收:阁下收货时请检查振动筛板萃取实验装置的货品外观,核实振动筛板萃取实验装置的数量及配件,拒收处于受损状态的振动筛板萃取实验装置;
2、质保:顶邦将为阁下提供振动筛板萃取实验装置产品说明书内的质保条件和质保期,在质保范围内提供对振动筛板萃取实验装置的免费维修,超出条件承诺时提供对振动筛板萃取实验装置的有偿维修;
3、退换货:阁下单方面原因导致的振动筛板萃取实验装置选型错误或振动筛板萃取实验装置购买数量错误,造成振动筛板萃取实验装置的退换货要求,将不被接受;
4、货期:振动筛板萃取实验装置的发货期为参考值,如您需要了解振动筛板萃取实验装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对振动筛板萃取实验装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关振动筛板萃取实验装置的咨询。
